PONAVLJALNIK (repeater) in KONCENTRATOR (hub)
Naloga ponavljalnika je, da signal, ki ga sprejme na enem vmesniku, ojači in obnovi ter preusmeri na preostale vmesnike. Pri tem pride do majhnih zakasnitev, zato je število ponavljalnikov v omrežju omejeno.
Pri načrtovanju omrežja moramo strogo upoštevati pravilo o maksimalnem številu ponavljalnikov, saj v nasprotnem primeru lahko pride do motenj v delovanju omrežja.
Ponavljalnike se uporablja v primerih:
Glede na različne prenosne medije je namreč omejeno maksimalno število postaj, ki jih lahko povežemo med seboj in dolžina prenosnega medija, ki te postaje povezuje.
Ponavljalniki se med seboj ločijo:
Najbolj tipičen ponavljalnik je bil prvotno z dvema priključkoma. Z razvojem novih standardov in s tem prenosnih medijev se je pojavila potreba po povezovanju omrežij, ki so uporabljala različne prenosne medije (tanki in debeli koaksialni vodnik, parica, optika).
Danes je najbolj pogosto uporabljan ponavljalnik prav gotovo 10BaseT koncentrator (hub), ki je v bistvu ponavljalnik z več vmesniki. Navadno imajo koncentratorji 8, 16, 12 ali 24 vmesnikov.

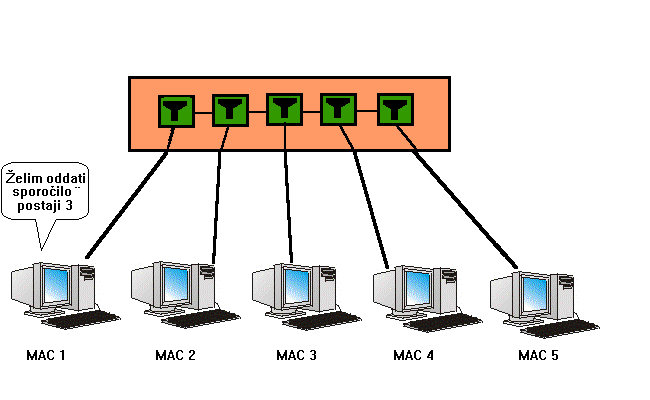

Klasično Ethernet omrežje s koncentratorjem:
Delovne postaje, ki so povezane med seboj s prenosnim medijem in na tej povezavi ne vsebujejo nobene naprave za medomrežno povezovanje, pravimo, da tvorijo svoj segment omrežja.
Če postaje ločuje koncentrator, pravimo, da so postaje na istem logičnem segmentu, saj potujejo vsi paketi podatkov do vseh naprav.
Ponavljalniki so vedno manj uporabljajo zaradi številnih pomankljivosti.

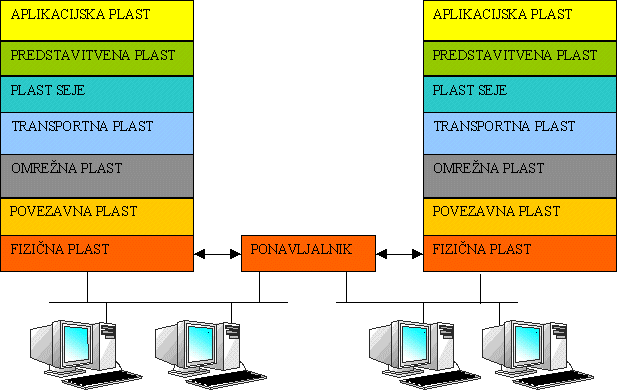

Ker ponavljalnik ne preverja vsebine paketa, ampak signal le ojači in obnovi, ga prištevamo med naprave, ji delujejo na 1. (fizičnem) nivoju referenčnega modela ISO/OSI.
