Interna struktura NTFS

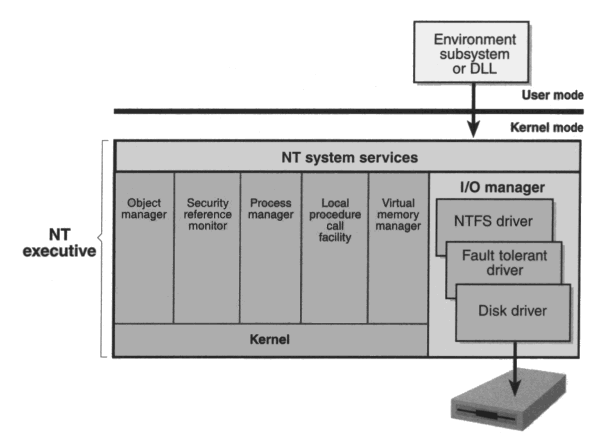

NTFS in drugi datotečni sistemi so predstavljeni kot naložljivi gonilniki (loadable drivers). Aplikacije jih kličejo posredno.

Okoljski podsistemi NT kličejo sistemske servise NT, ti pa nato ustrezne gonilnike

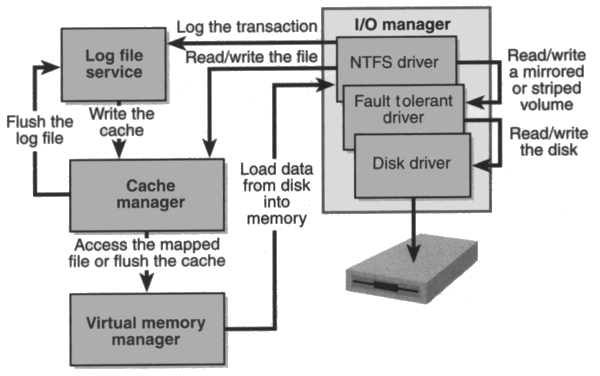

Gonilniki NTFS interaktirajo s tremi drugimi  drugimi komponentami  izvajalnika NT:
  • Servisom LFS (Log Service File) (beleženje dogodkov)
  • Upravnikom medpomnilnika
  • Upravnikom navideznega pomnilnika





Aplikativni programi dostopajo do datotek tako, kot do drugih objektov: preko ročajev na objekte.

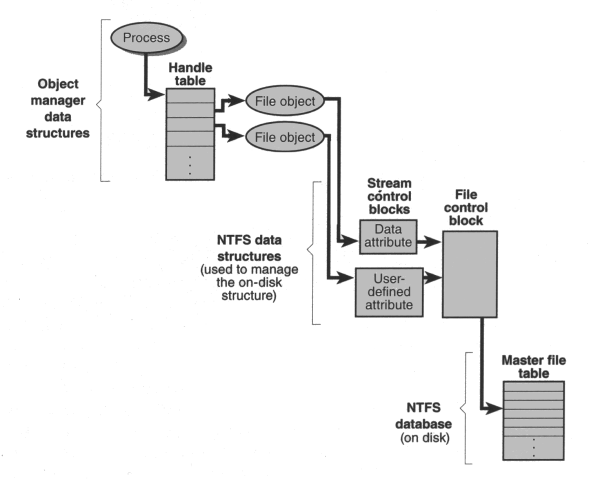

Slika prikazuje podatkovne strukture, ki povezujejo ročaj datoteke z datotečno strukturo na disku.
